隨著I/O數量的增加，對具有更高性能的微小電子設備的高需求使得集成電路 (IC) 更加復雜，封裝技術也更迎來變革。隨著元件尺寸的減小，IC芯片與焊盤或印刷電路板的互連結構需要用到焊料凸點陣列，從而減小凸點間距和尺寸。無鉛錫膏在封裝中大量使用，目前在焊接凸點工藝中是不可或缺的材料。主流無鉛錫膏包括了錫銀銅和錫鉍錫膏。無鉛焊料的特性會受到配方的影響，例如助焊劑和合金比例，進而影響凸點的效果。

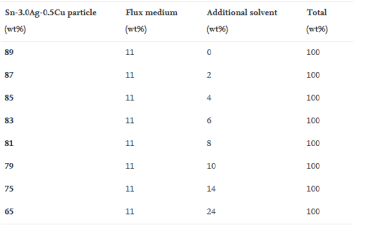

錫膏一般是由合金顆粒、助焊劑介質和附加溶劑組成。不同的比例代表著不同的配方。Son et al. (2018)使用了不同配方的SAC305錫膏進行反向膠印測試，通過輥毯將錫膏印刷在焊盤上制成凸點。測試錫膏成分如圖1所示。
圖1. 測試錫膏的成分比例。
錫膏合金顆粒比例對凸點外觀和粘度性質有著很大的影響。如圖2所示，79wt％合金顆粒的錫膏印刷得到的凸點形狀不均勻且頂部粗糙，焊接性差。隨著合金含量增加到85wt%，印刷凸點的厚度逐漸增加。凸點呈均勻的半球形并且頂面更光滑。此外，在合金成分達到87wt%的時候才能觀察到明顯的剪切變稀特性，該特性很大程度決定了錫膏能夠順利通過印刷鋼網網孔。從圖3可知，隨著焊料合金成分上升，凸點電阻顯著下降而剪切強度迅速上升，意味著焊點的導電性和機械性能得到了大幅度提升。

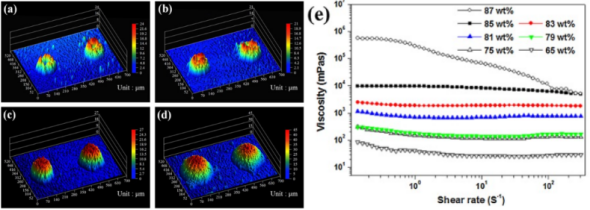

圖2. 印刷錫膏凸點3D圖像和粘度變化圖，(a)合金79wt%, (b)合金91wt%, (c)合金83wt%, (d)合金85wt%, (e)粘度變化（Son et al., 2018)。

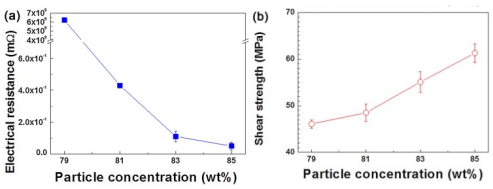

圖3. SAC305錫膏電阻和剪切強度 (Son et al., 2018)。
當然，合金成分比例需要根據工藝進行調整。過高的比例容易使錫膏潤濕性差，從而焊接效果降低。深圳市福英達致力于生成優質的無鉛超微錫膏，產品適用于各種工藝，例如印刷，點膠等。錫膏流變性良好，焊接后焊點可靠性強。歡迎咨詢了解。
